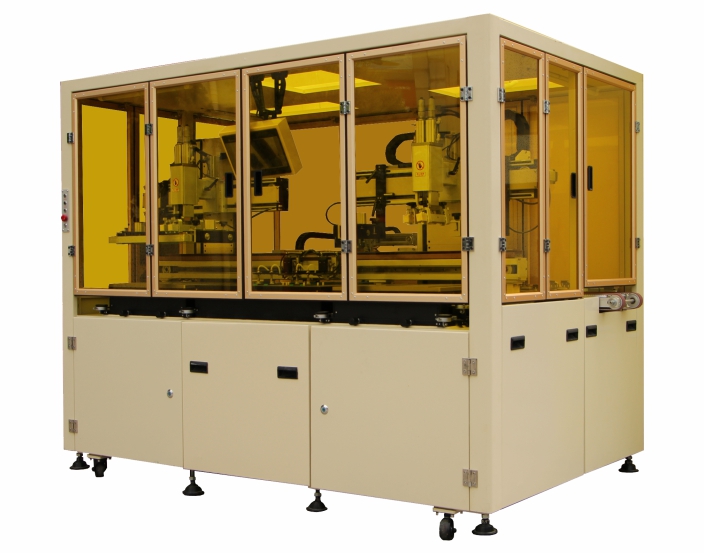

全自动盖板玻璃丝印机重要组件说明

 初定位：采用6点定位，初定位X方向用电机驱动皮带结构实现夹持产品，Y方向用丝杆电机

               驱动实现夹持产品，无升降结构，不用凸轮随动器与玻璃接触，直接用赛刚做的顶

               柱代替。

 精定位：采用8点定位，精定位X、Y方向都用电机驱动皮带结构实现夹持产品，有2个薄型气

               缸驱动精定位升降，用凸轮随动器与玻璃接触，实现重复精确定位；精定位整体位

               置调（实现X、Y、θ方向调节）采用手动调节手柄，再通过校对百分表进行精确调节。

 大机械手：采用双电机，双取放料机械手，及导轨错开排列实现两个机械手单独工作，互不

               影响，工作效率提高。

 精密凸轮随动器：滚动摩擦降低阻力、定位准确、无划伤产品。

 顶升气缸：实现整个精定位升降。

 手柄：当精定位整体位置调好后，需用它锁紧，防止精定位移动，影响印刷精度。

 取料手臂：采用精密滑台气缸作动力，真空作用于风琴吸盘上，从粗定位抓取待印刷的产品

               放送至精定位。

 放料手臂：采用精密滑台气缸作动力，真空作用于风琴吸盘上，从精定位抓取印刷好产品放

               回至产品出料输送带上面。

 印刷组件：采用与半自动印刷机相同的配重块结构、立柱横梁结构、机头结构、机械手横梁

               结构、网框夹结构实现印刷功能，该组件与机架做成一体，不需单独调节和对机，

               操作方便简单，结构也节凑。

高度调整： 取、放料手臂在需要的情况下，两支吸笔的高度需要调整：松开锁紧螺母，使两

               支吸笔橡胶吸附面在同一状态、同一平面且等高，然后锁紧螺母。
